Manufactura
Mejoras con la Industria 4.0 y la automatización
Un amplio portafolio de soluciones de EPLAN y Rittal da soporte a todos los pasos del proceso de fabricación. Los datos del gemelo digital permiten automatizar también en esta fase un gran número de procesos, como el mecanizado de paneles, la fabricación de cables y el corte de canaletas de cables o carriles de soporte. Esto es posible gracias al uso de estándares del fabricante para los datos y la comunicación de los mismos, lo que mejora la interoperabilidad entre los distintos sistemas.
Rittal le ofrece máquinas totalmente automatizadas para que pueda procesar individualmente armarios y paneles para la construcción de instalaciones. Además de proporcionar los prototipos virtuales, el software EPLAN también puede suministrar instrucciones paso a paso para el proceso de cableado directamente en una estación de trabajo. Además, Rittal Automation Systems ofrece todo lo que facilita la fabricación de tableros mediante la automatización. Benefíciese de los flujos de trabajo ideales para sus ingenierías.
Cortado
El gemelo digital proporciona todos los datos de taladrado y corte para preparar componentes de longitud variable, como carriles DIN, carriles para abrazaderas de cables, conductos para cables y cubiertas de conductos para cables, para su montaje.

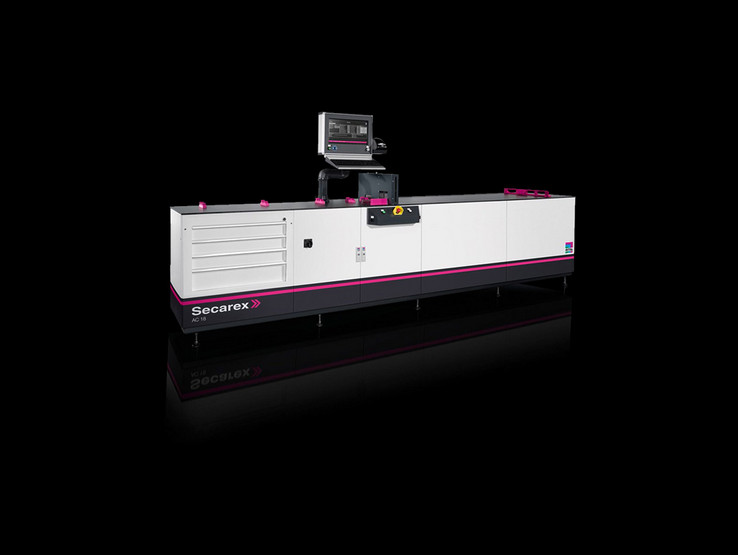

Secarex
- Herramientas de alto rendimiento para un funcionamiento rápido, preciso y confiable
- Benefíciese de ahorros de tiempo mucho menores comparados con el proceso de cortado manual
- Sin necesidad de cambiar la plantilla para los rieles de soporte estándar
- La optimización de los residuos reduce sus costos de materiales
Modificación de paneles
A partir de los datos de taladrado y fresado del gemelo digital, una máquina CNC realiza automáticamente la adaptación de la cubierta y el mecanizado de las piezas planas.

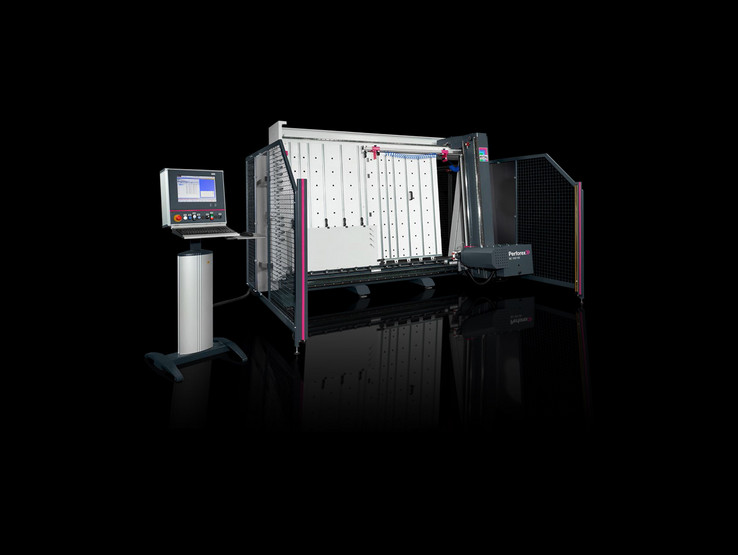

Perforex BC
- Trabaja 8 veces más rápido en acero y 20 veces más rápido en acero inoxidable (en comparación con el mecanizado a mano)
- Una Perforex BC se amortiza en tan sólo 2,5 años si se fabrican unos 150 tableros al año
- Las órdenes de taller programadas están disponibles inmediatamente, pueden reutilizarse y son fáciles de copiar y modificar

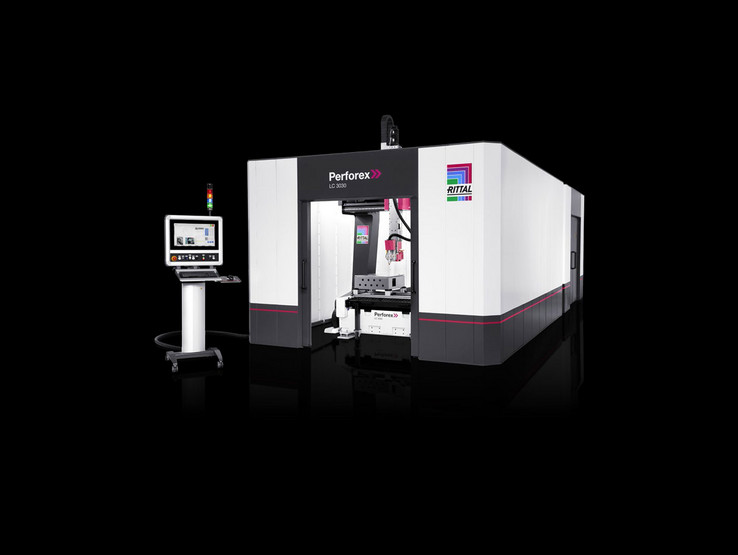

Perforex LC
- Aumenta la velocidad de corte en 20 veces (en el caso del acero inoxidable y en comparación con Perforex BC)
- Mecanizado sin contacto y con pocas vibraciones, sin desgaste de la herramienta y con bajas emisiones de ruido
- El mecanizado 3D elimina la necesidad de volver a sujetar la pieza de trabajo
- Se incrementa el rendimiento en menos tiempo y mejora la competitividad
Mechanical Installation
2D layouts containing all the information needed for installation work are generated based on where devices are positioned in the digital twin.

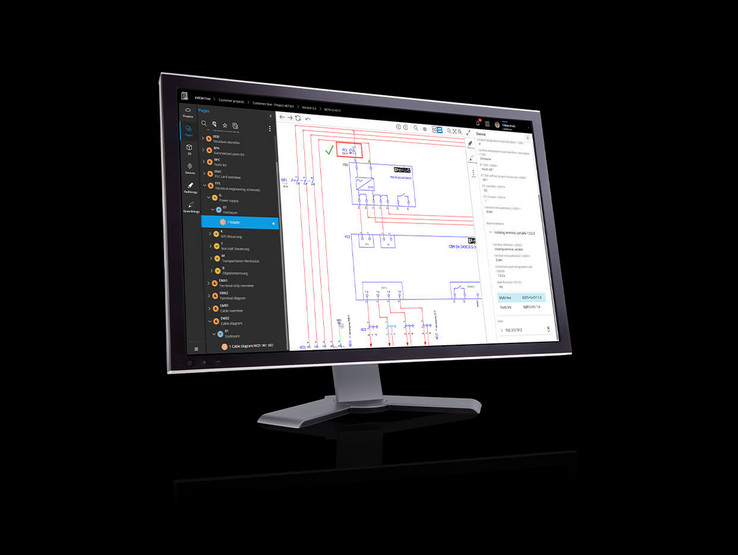

EPLAN eVIEW
- Make your data available on a transparent basis for everyone involved in the project at any stage in the value chain
- View and comment on changes from any location using an internet browser
- Straightforward, paperless communication and collaboration spanning different projects, disciplines and companies

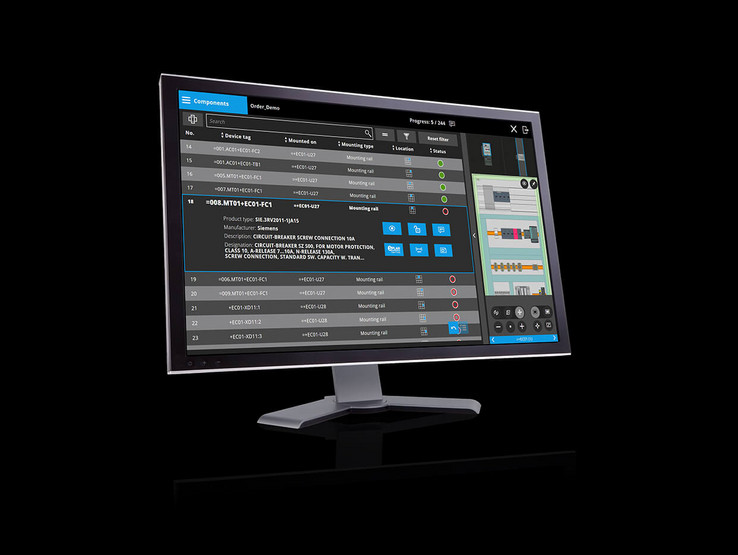

EPLAN Smart Mounting
- Digital worker guidance for mounting mechanical and electrical components in the control cabinet
- Workers are guided step-by-step through the manual activities and receive visual support in 3D at each step
- Central order management and progress overview for workers and production management
Labeling Devices
Device tag data from the digital twin is forwarded to label printers, eliminating manual entry, sorting or editing.

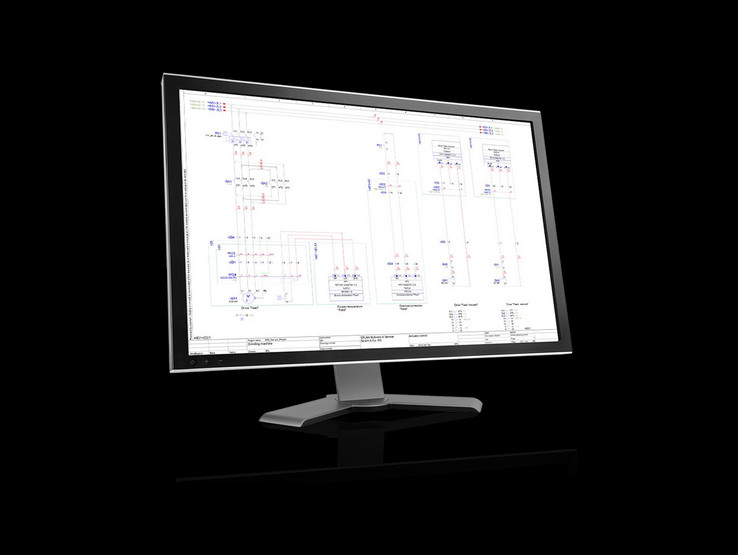

EPLAN Electric P8 Interface
- Transfer data via standardized interfaces to the component manufacturer’s label printing systems
- No manual input, sorting or processing required
Wire Fabrication
The creation of the digital twin includes, among other things, the definition of the optimal installation paths of the electrical connections from the schematic inside the enclosure and the determination of the necessary lengths for each of the connections.
In combination with the specifications from the schematic for colour, diameter, material type and wire end preparation, the digital twin comprises the data required for manual and fully automatic assembly of a wire or cable. Standardised interfaces also make it possible to provide this data directly for fully automatic wire processing.

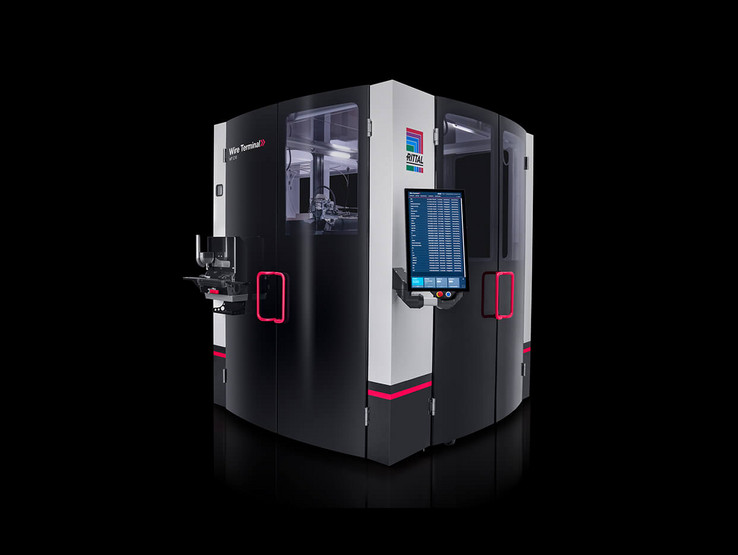

Wire Terminal WT C
- When manufacturing 300 or more enclosures a year, the Wire Terminal will pay for itself in as little as approximately 2.5 years
- Fully automated production ensures consistent top quality
- Magazine-based wire delivery

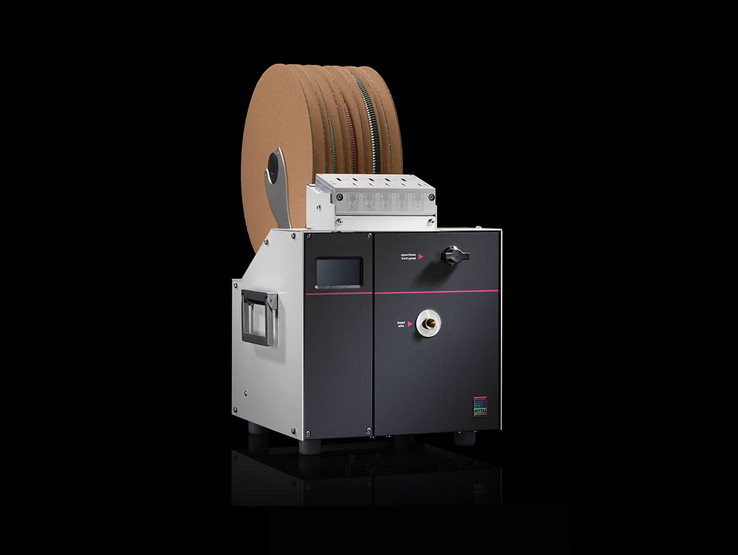

Semi-Automated Machines
- Boost efficiency in the routine operations of cutting to length, stripping and crimping
- Benefit from faster processes and outstanding repeat accuracy
Wiring
The wiring information in the digital twin is used to visualize routing paths and necessary connection points for the installation. The completeness of all information in conjunction with the visualization of the installation and connection situation makes it possible to wire the enclosure without a schematic.

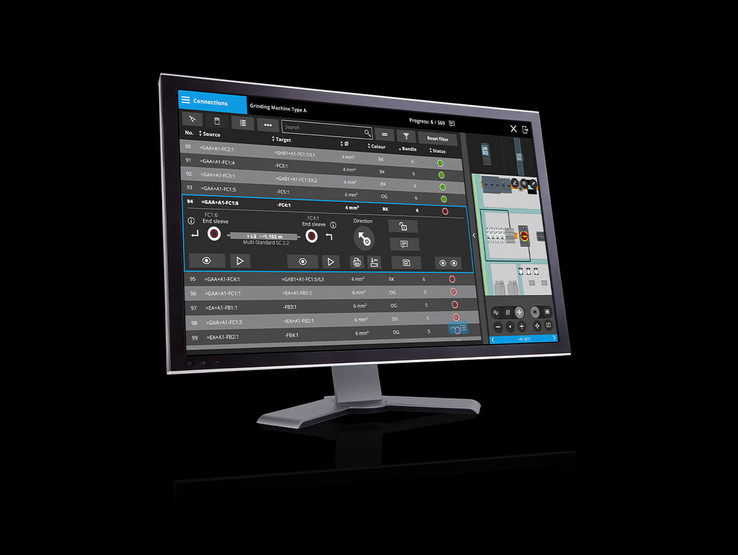

EPLAN Smart Wiring
- Work on a 100% digital basis
- Assembly layout, equipment, connections, connection types and routing paths are displayed in an understandable way
- For last-minute changes, you can run an automatic project comparison to help and avoid mistakes
- Status information makes it easier to pass projects between different staff members and makes project monitoring a simple task
- Magazine-based wire delivery
Testing
The point-to-point connection lists for wires, cables, terminals and devices help to identify potential faults before commissioning the enclosure.
EPLAN eVIEW
- Make your data available on a transparent basis for everyone involved in the project at any stage in the value chain
- View and comment on changes from any location using an internet browser
- Straightforward, paperless communication and collaboration spanning different projects, disciplines and companies
EPLAN Smart Mounting
- Digital worker guidance for mounting mechanical and electrical components in the control cabinet
- Workers are guided step-by-step through the manual activities and receive visual support in 3D at each step
- Central order management and progress overview for workers and production management
EPLAN Smart Wiring
- Work on a 100% digital basis
- Assembly layout, equipment, connections, connection types and routing paths are displayed in an understandable way
- For last-minute changes, you can run an automatic project comparison to help and avoid mistakes
- Status information makes it easier to pass projects between different staff members and makes project monitoring a simple task
- Magazine-based wire delivery
